Hallo,

Ich beginne in der Welt der "CAN-Digital-Bahn". Ich habe derzeit einen CS2 mit einem s88 6088-Modul (drei Leiter System). Nun möchte ich dieses s88-Modul durch einen GleisReporter deLuxe ersetzen. Also kaufte ich ein Starterkit Nr. 3. Ich frage mich jetzt, wie das Modul "StartPunkt" mit dem CS2 verbunden werden kann. Gemäss folgendem Bild muss der CS2 auf dem rechten Stecker angeschlossen werden:
http://can-digital-bahn.com/pages/m...atik.jpg
Das im Starterkit mitgelieferte Kabel ist wie folgt:
https://zupimages.net/up/20/47/ri62.jpg
Wenn ich den kleinen Stecker (den rechten) in den linken Anschluss des "StartPunktes" stecke, kann ich für den rechten Stecker keine entsprechende Buchse am CS2 finden.
http://www.rjftrains.com/sales/cs2/...rear.jpg

-> Brauche ich ein weiteres Kabel?
-> Wozu dient das im Starterkit mitgelieferte Kabel?
-> Wie man den StartPunkt mit dem CS2 verbindet? Das ist nicht klar, es fehlt ein Diagramm in der Dokumentation!

Mit freundlichen Grüßen
Yann
http://www.digi-train.ch

Hallo Yann,
Lies mal in der beschreibung zum Startpunkt 2 ganz unten den Anschluss an eine CS.
Das mitgelieferte Kabel ist für den Anschluss an die Gleisbox und MS2.

Gruß
Matthias

Anlage im Bau mit Märklin GB und Mobile Station.
Schalten mit k83 und rückmelder mit deluxe.
Startpunkt, Sternpunkt und CC Schnitte gehören dazu.
Gefahren wird auf C Gleis, und bald auch auf k Gleis.
Software WDP 2018 Premium

Hallo,
Vielen Dank für Ihre Antwort. Das hilft mir nicht viel... Ich habe gelesen, daß es eine andere Version des "StartPunktes" namens "StartPunkt CS2" gibt... aber es sagt mir immer noch nicht, wie (mit welchem Kabel) ich den StartPunkt mit dem CS2 verbinden soll.
Benötige ich ein zusätzliches Kabel? 60123? 60124? wo wird es angeschlossen? Es gibt viel zu verlieren, es ist wirklich mühsam !

Mit freundlichen Grüßen
Yann
http://www.digi-train.ch

Moin Yann,
es steht doch in der Beschreibung zum Startpunkt 2 drin:

"Eine Verbindung zur CS2 lässt sich dabei elegant mit dem CS2/CS2-Verbindungskabel (Märklin 60123) herstellen."

Den StartPunkt CS2 gibt es nicht mehr ! Er war mal für den Anschluss von Märklin Booster gedacht.

Nachtrag: Das Kabel 60123 wird auch als Slave Kabel in der Anleitung CS2 bezeichnet.
Dafür ist an der CS2 die Slave Buchse vorgesehen.

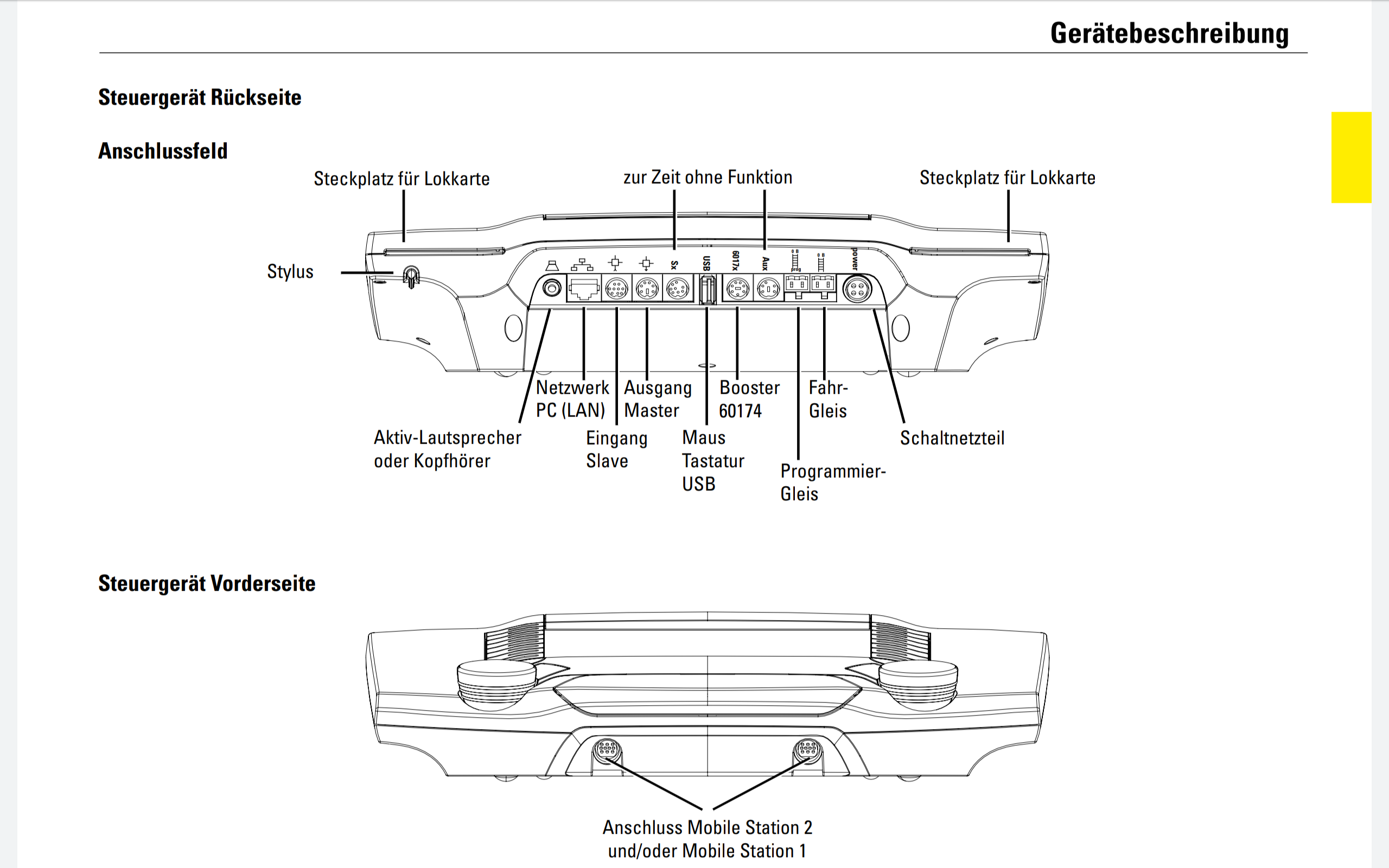

Siehe Anhang.

Gruß Bernd

Planung/Aufbau Märklin C/M-Gleis Anlage. Getrennt Fahren ( CS1R V 4.3.3 ) und Schalten/Rückmelden mit CC-Schnitte spezial, Weichenchef Magnet, Stromsniffer 3A, div. Gleisreporter, Modulbooster. CC-Schnitte + MS2 zur Decoderprogrammierung.
WDP 2025
Win 8.1 Pro 32bit. Athlon DualCore 4000+, 2,10 GHz, 1,00 GB Ram.

 Anhänge

(Size: 401.26Kb, px: 2560x1600)

Hallo,

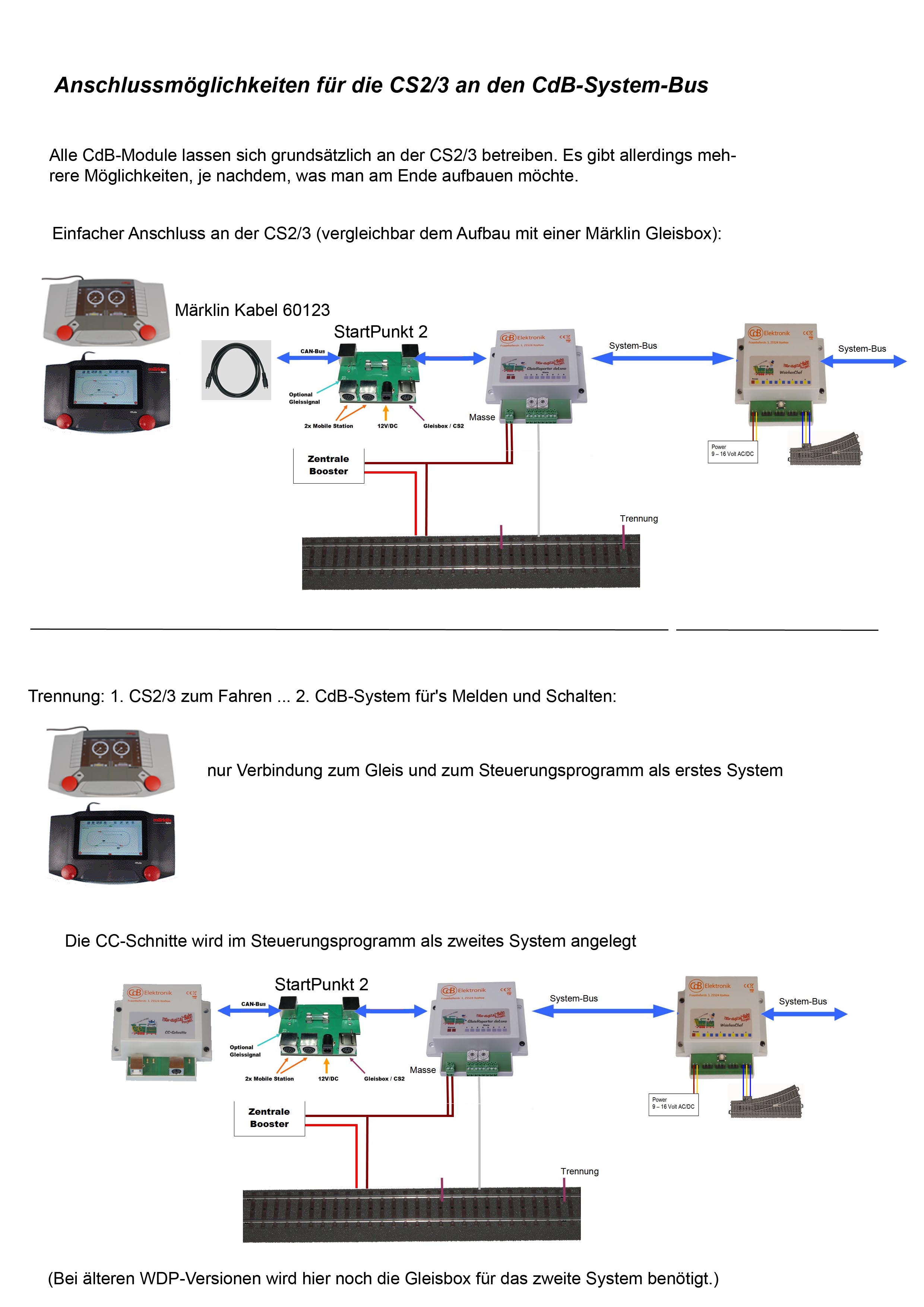

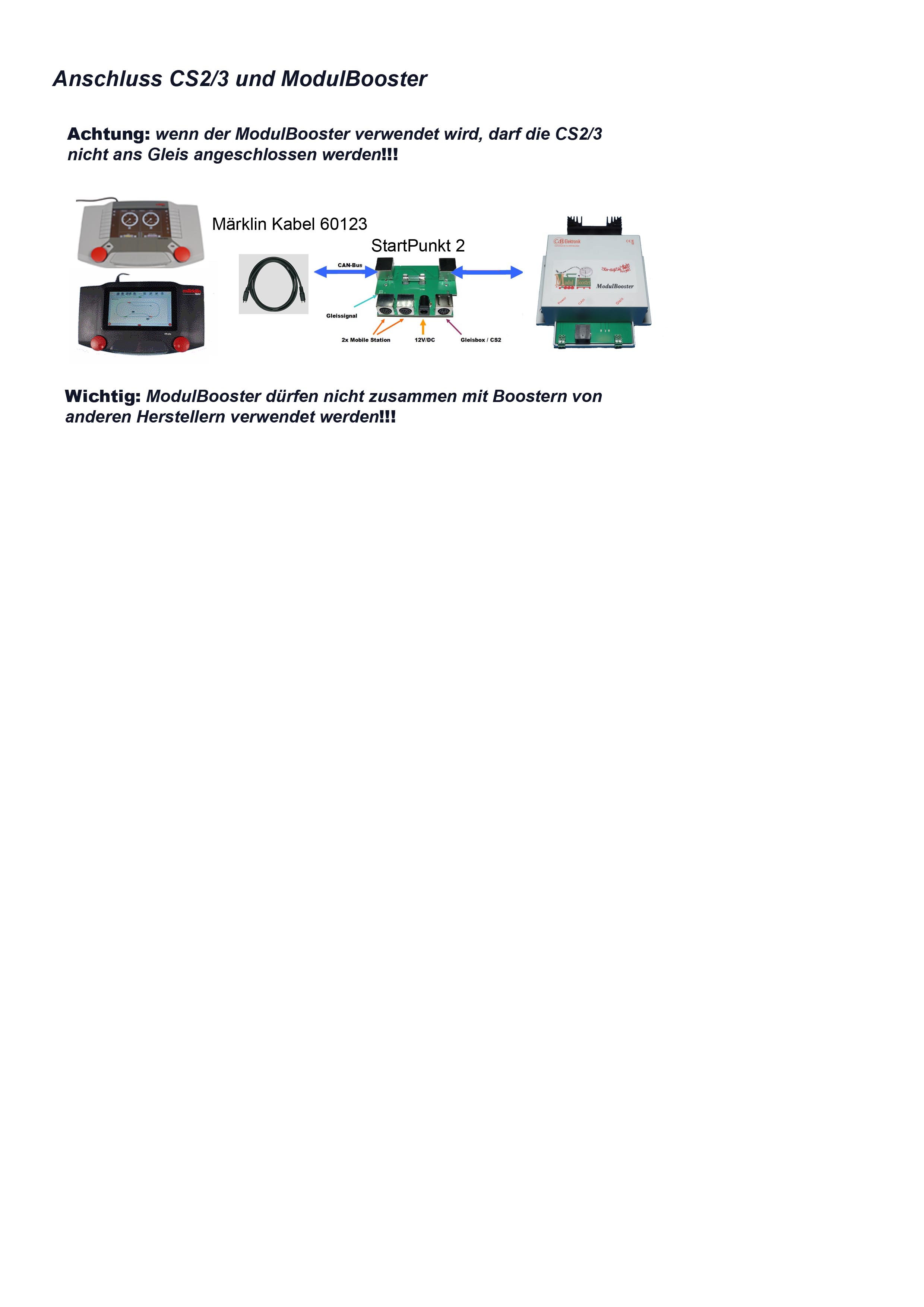

ich hab mal drei Bilder für die Anschlussmöglichkeiten der CS2/3 an das CdB-System angehängt.

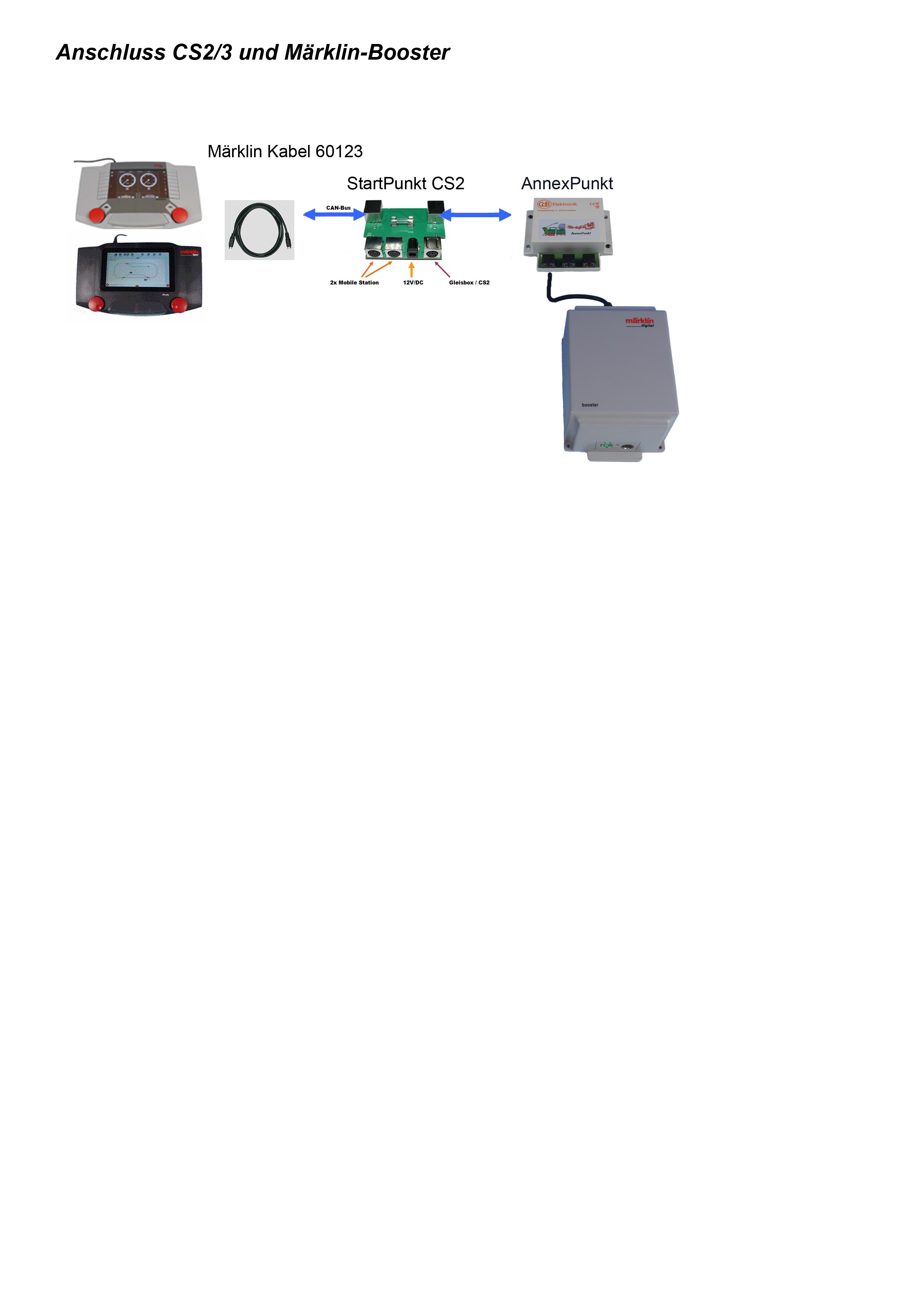

Den StartPunkt CS2 gibt es noch, er ist jedoch nur auf Anfrage per Mail zu bekommen, weil er nur für den Anschluss der Märklin-Booster (über den Annex-Punkt) benötigt wird.

LG
Wilde 13

 Anhänge

(Size: 565.01Kb, px: 2480x3508)

(Size: 243.53Kb, px: 2480x3508)

(Size: 303.55Kb, px: 2480x3508)

Salut zämä

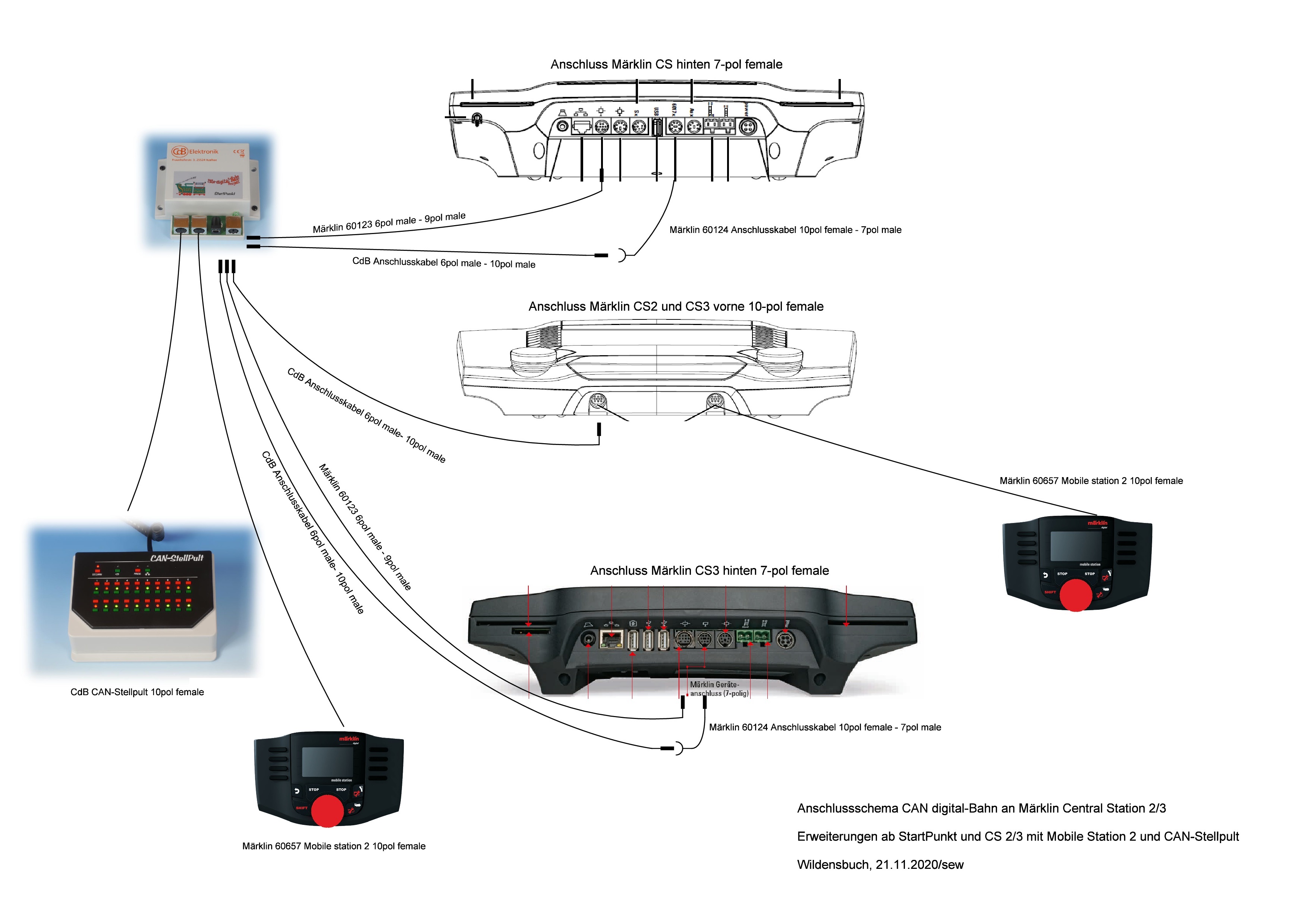

ich habe auch ein Bild gezeichnet.

CdB an Märklin CS 2/3, es gibt meiner Meinung nach verschiedene Ansätze dazu.

Gruss
Stefan

CAN-digital-Bahn Generalimporteur für die Schweiz
Märklin H0 gross: C-Gleis, K-Gleis, CS 3plus; StartPunkt 2, SternPunkt, CC-Schnitte 2.1, CAN-Stellpult, Modul Booster, WeichenChef Magnet, GleisReporter deLuxe.
Märklin H0 Testsegment: MS 2; StartPunkt 2, CC-Schnitte 2.1, WeichenChef magnet, ReporterChef, GleisReporter deLuxe.
Fleischmann N: Z21 (schwarz), Multimaus, Weichendecoder 10775, StartPunkt Z21

 Anhänge

(Size: 771.07Kb, px: 3508x2479)
